Mesin Produksi Otomatis Hwashi IBC Cage
Mesin Produksi Otomatis Hwashi IBC Cage mewakili puncak inovasi manufaktur,menggabungkan teknologi otomatisasi canggih dengan teknik presisi untuk memberikan solusi lengkap untuk produksi kandang Intermediate Bulk Container (IBC)Sistem canggih ini mengubah bahan baku menjadi kandang IBC berkualitas tinggi melalui proses otomatis yang sepenuhnya terintegrasi yang memastikan kualitas yang luar biasa, efisiensi maksimum,dan penghematan biaya yang signifikan.
Fitur Lanjutan & Teknologi
Jalur Produksi yang sepenuhnya otomatis
- Sistem terintegrasi yang menggabungkan pengelasan otomatis, pengungkapan mesh, lentur, penguncian, pengeboran lubang dan proses tusukan
- Hanya membutuhkan 3-4 operator
- Kemampuan operasi terus menerus 24/7
- Tingkat produksi 80 kandang per jam
Teknik presisi
- Beberapa kepala las yang bekerja secara bersamaan dengan teknologi CNC untuk akurasi dan konsistensi yang luar biasa
- 6-7 kepala las untuk hasil yang seragam
- Keakuratan dimensi ± 0,1 mm
- 60 detik per waktu siklus kandang
Penjaminan Mutu Berbasis AI
- Sistem deteksi cacat cerdas yang mengidentifikasi dan memperbaiki anomali produksi secara real time
- Pengaturan parameter otomatis
- Pemantauan dan analisis real-time
- Kontrol kualitas yang konsisten
Kerangka Las Utama
Empat set transformator MF mengatur enam set elektroda pengelasan, memastikan kualitas pengelasan yang optimal untuk setiap titik pengelasan.Teknik las gaya piano bilateral mempercepat proses las secara signifikan. Setiap mesh grid logam dapat diselesaikan dalam waktu satu menit. Desain menggabungkan tabung udara atas dan bawah untuk menjamin posisi las datar.elektroda las memiliki desain sekrup, meningkatkan daya tahan dengan setiap penggunaan.

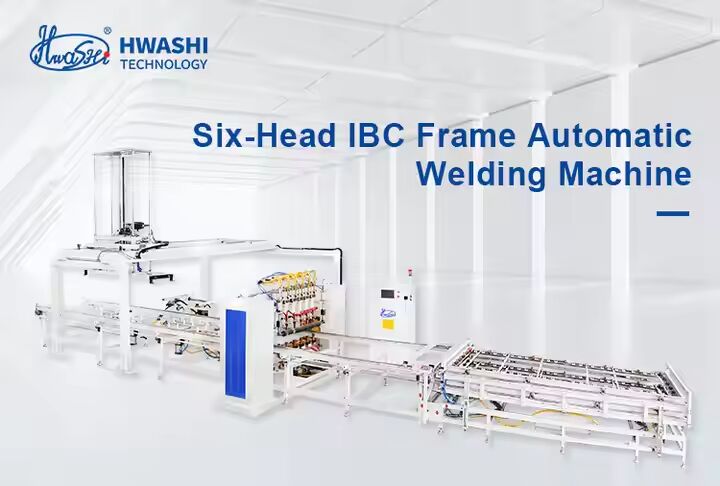

Mesin Las Otomatis IBC Frame Enam Kepala
Sistem tenaga las dilengkapi dengan empat set sumber daya DC MF canggih, memungkinkan pengelasan simultan di enam titik yang berbeda.Pemanas perlengkapan dua lapisan meningkatkan efisiensi operasi - sementara satu perlengkapan aktif terlibat dalam pengelasan, yang lain dapat memuat bahan dengan lancar.
Flat Tube Mesh dan Kualitas Pengelasan yang Tepat
Alat las mengubah tabung menjadi konfigurasi mesh datar yang khas, memastikan las dengan kekuatan dan kualitas yang tidak tertandingi.Proses pengelasan selesai secara efisien dalam waktu sekitar 60 detik.

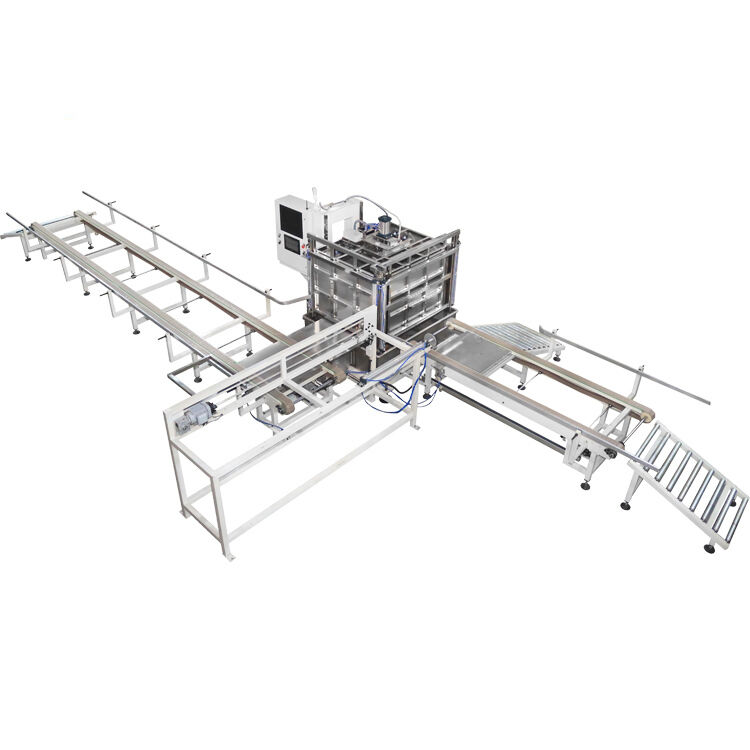

Vertikal Double Station IBC Frame Bending Machine
Mesin lentur bingkai IBC dual-station menjamin presisi tinggi dalam lentur, operasi yang stabil, dan efisiensi yang luar biasa.
Bending Flat Mesh ke Bentuk Kuadrat
Mesin lentur mengubah mesh datar menjadi bingkai persegi tepat dalam waktu sekitar 20-25 detik.
Balok lentur
- CNC diolah balok lentur memastikan sudut lentur yang tepat
- Setiap cetakan pada balok lentur dapat disesuaikan ke atas dan ke bawah selama sekitar 3mm untuk meningkatkan rentang lentur
- Desain cetakan 120 derajat membuat setiap sudut lentur lebih halus
Kerangka lentur
Bingkai mesin memiliki desain persegi panjang yang kuat dengan kolom baja yang lebih tebal dan panel penutup berbentuk pintu, memastikan ketegasan dan stabilitas yang luar biasa.
Stasiun Tekanan Hidraulik
Secara khusus dirancang untuk membengkokkan pallet tangki mesh, mesin lentur IBC membentuk mereka ke dalam bingkai persegi panjang dengan dimensi yang tepat dari (1200 ± 5mm) * ((1000 ± 5mm).
Mesin pengunci bingkai kandang IBC
Dikerjakan dengan cermat sebagai unit kohesif, membanggakan presisi yang luar biasa dalam penyisipan, kekuatan penguncian yang kuat, dan campuran stabilitas dan efisiensi yang mulus.
Efisiensi dan Kualitas Kunci
- Lengan pengikat yang dapat disesuaikan dengan desain kandang logam IBC yang berbeda
- Desain hidraulik dan pneumatik meningkatkan efisiensi mesin
- Dirancang untuk penggabungan otomatis dari kedua sisi pipa
- Cetakan penekanan hidrolik menciptakan titik penekanan yang ketat untuk mencegah retakan
- Stasiun tekanan hidrolik dengan perangkat pengirim otomatis memastikan produksi yang lancar
IBC Cage Frame Hole Making dan Punching Machine
Digunakan untuk membentuk lubang pada bingkai sehingga bingkai lengkap dapat diperbaiki pada bingkai dasar.
Efisiensi dan Kualitas Pembuatan Lubang
- Kepala penekan dengan cetakan penekan
- Stasiun hidraulik
- Panel penentuan posisi kepala penumbuk
- Panel kanan-kiri, depan-belakang diatur untuk jangkauan posisi yang lebih luas
Mesin pengelasan IBC Cage Base Frame
Desain mengadopsi struktur horizontal dan 7 kepala pengelasan untuk menyelesaikan pengelasan bingkai dasar.Operator hanya perlu memuat dan melepaskan produk sementara mesin melakukan pengelasan otomatis.
Fitur Produk
- Struktur horisontal dengan 7 kepala las untuk pengelasan bingkai dasar
- Pengungkapan otomatis palet las
- 3 set daya MF DC 250KVA untuk peningkatan kualitas dan tingkat produksi
- Mengatasi masalah kualitas pengelasan yang tidak stabil yang disebabkan oleh pekerjaan manual
- Tingkat produksi dan tingkat otomatisasi yang lebih tinggi
Spesifikasi Teknis
| Nama produk |
Jalur produksi frame IBC |
Gaya |
baris tunggal / baris ganda |
| Lebar pengelasan maksimum |
1200 mm |
Panjang pengelasan maksimum |
4250mm |
| Merek |
Hwashi |
Warna |
biru/kuning/sesuai |
| Daya yang Dilengkapi |
350 kVA/400 kVA |
Tempat produk |
Provinsi Zhejiang,China |
| Tegangan |
3p 380V |
Bahan |
Pipa Galvanis |
| Ketebalan pipa |
1-2 mm |
Pemberhentian |
20% |
| Diameter pipa |
14-20mm |
Frekuensi |
50HZ/60HZ |
| metode pengisian pipa |
manual/2 pekerjaan |
Ukuran kabel |
≥ 70mm3 |
| kapasitas kerja |
350-450 ((480-550) pcs/8 jam |
Ukuran pipa udara |
G1 |
| permintaan tenaga kerja |
2-3 pekerjaan |
Ukuran pipa air |
G1 1/4 |
Fitur Produk - Sistem Pengiriman Tangki
- Cocok untuk pabrik yang memisahkan bengkel mesin meniup dan bengkel kandang
- Tangki uji diangkut dengan conveyor ke bengkel sangkar tanpa intervensi manusia yang diperlukan
- Termasuk IBC Bended, Clinching dan Punched Cage Placement Area
- Area penyimpanan pallet las
- Jalur Pengumpulan Palet Otomatis
- Pengelasan Palet
- Kandang berputar dan area perakitan palet aman
- Ruang penyimpanan pelat palet/pengisian otomatis
Mengapa Memilih Hwashi?
- 20+ tahun pengalaman dalam pengelasan dan teknologi otomatisasi
- Sertifikat ISO 9001 dan CE disetujui untuk standar kualitas internasional
- Dukungan teknis 24/7 dan layanan purna jual yang komprehensif
- Solusi yang dapat disesuaikan dengan kebutuhan produksi spesifik Anda
- Industri 4.0 siap dengan kemampuan integrasi IoT
