Mesin Pengelasan Rak Kawat Otomatis Berkecepatan Tinggi untuk Produksi Rak Dek Kawat Mesh
Deskripsi Produk

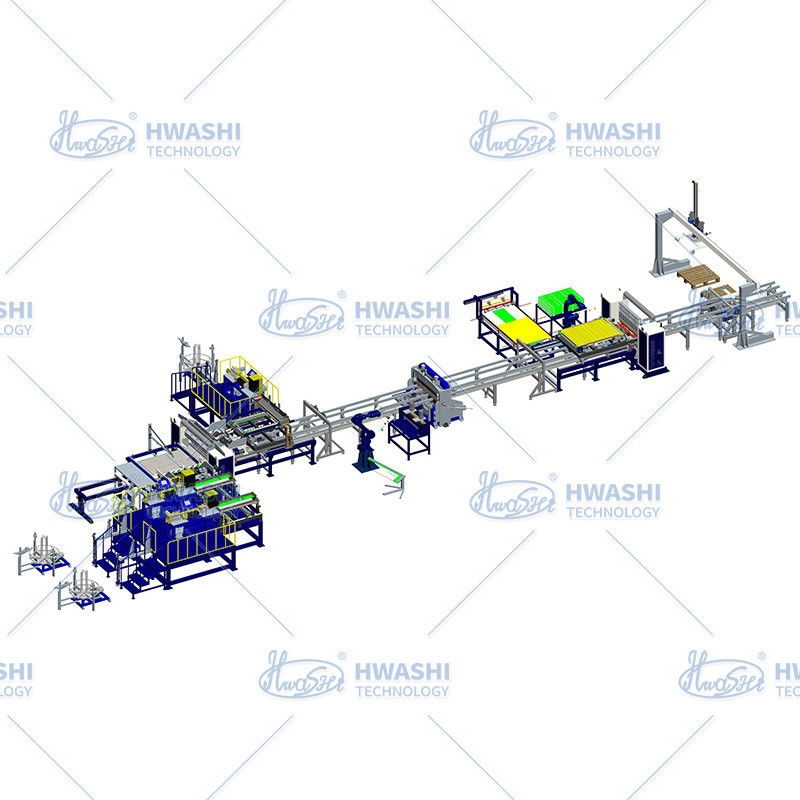

Jalur produksi las yang dirancang untuk proyek ini khusus ditujukan untuk produksi cepat rak rak palet Wire.Hal ini memungkinkan produksi sepenuhnya otomatis dari kawat mesh dan pengerasMencapai otomatis memotong kawat, memberi makan, pengelasan, lentur, berputar, tepi trimming, pengeras otomatis memberi makan, pengelasan, dan menumpuk produk jadi.Seluruh desain jalur hanya membutuhkan dua operator, meningkatkan kualitas produk dan efisiensi produksi, mengurangi biaya produksi. juga membantu mengatasi masalah ketidakstabilan kualitas dan efisiensi rendah yang terkait dengan operasi manual.Efisiensi produksi dan tingkat otomatisasi meningkat secara signifikan.
Proses Kerja
1)Kecepatan tinggi kawat meluruskan dan mesin pemotong akan memotong kawat dari kumparan kawat,dan kemudian memuat kabel ke sistem pasokan kawat untuk pengisian kawat otomatis dari kawat silang dan kabel garis.
2) Kawat silang dan sistem pengisian kawat baris akan memberi makan kawat ke posisi las secara otomatis.
3) Mesin las akan melakukan pengelasan secara otomatis.
4)Setelah pengelasan, robot akan mengambil jaring dan memuatnya ke stasiun pemotong kawat untuk memotong tepi.
5) Setelah memotong, robot akan menempatkan kawat mesh kembali ke jalur konveyor dan memindahkannya ke stasiun lentur.
6) Mesin lentur akan membengkokkan satu sisi jaring.
7)Sistem putar akan memutar mesh, dan mesin lentur akan membengkokkan sisi lain dari mesh.
8)Jaring kawat akan bergerak ke pengeras (bar pendukung) posisi las
9)Lengan mekanis akan memuat pengeras dan mengikatnya secara otomatis ke posisi las.
10) Mesin pengelasan akan melakukan pengelasan pengeras sesuai dengan gambar.
11)Setelah pengelasan, lengan mekanik pengungsian akan membalik dan menumpuk produk jadi secara otomatis.
Data Teknis
| Posisi |
Data |
| Listrik |
Tiga fase empat kabel 380V ± 10% |
| Kabel listrik |
120mm2,400A |
| Metode kontrol |
PLC |
| Lebar las yang efektif |
1200 mm |
| Panjang las yang efektif |
1200 mm |
| Kecepatan bergerak otomatis |
200-500mm/s diatur |
| Jangkauan pengisian kawat otomatis |
Kawat garis: 400-1200mm, diameter kawat: 2-6mm
Kawat silang: 400-1200mm, diameter kawat: 2-6mm
|
| Nomor sistem pengisian kawat otomatis |
2 set |
| Dimensi mesin |
35000mmx8000mm |
| Tekanan udara |
0.6MPa |
| Air pendingin |
15-25°C |

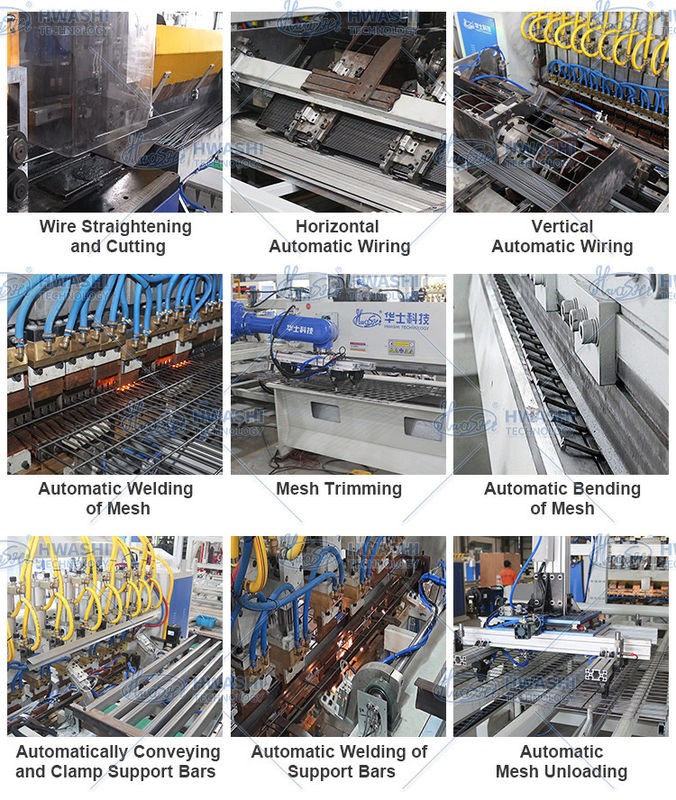

Rincian mesin:
|
Mesin pemotong kawat berkecepatan tinggi
|

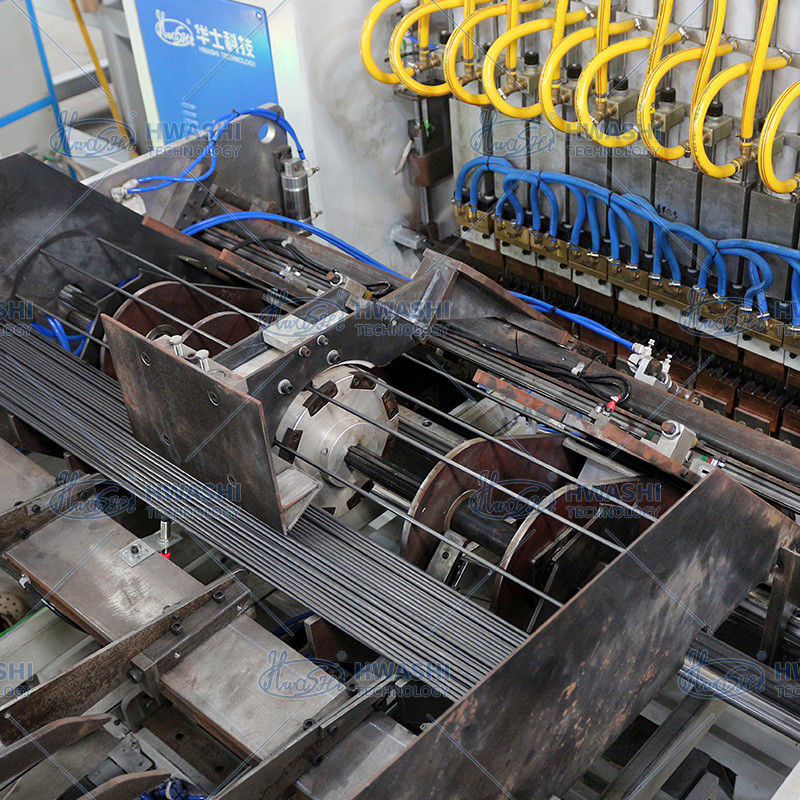

Sistem pasokan kawat otomatis
|
|
Sistem pengisian otomatis kawat garis
|
Sistem pengisian otomatis kawat silang
|
|
Mesin pengelasan jaring kawat otomatis
|
Mobil penggerak dengan kabel mesh otomatis
|
| Robot dan mesin pemotong kawat |
Mesin lentur kawat mesh
|
|
Sistem Pengisian Penguat
|
Sistem pengelasan pengeras
|
|
Pengungkapan dan Pengemasan Otomatis
|

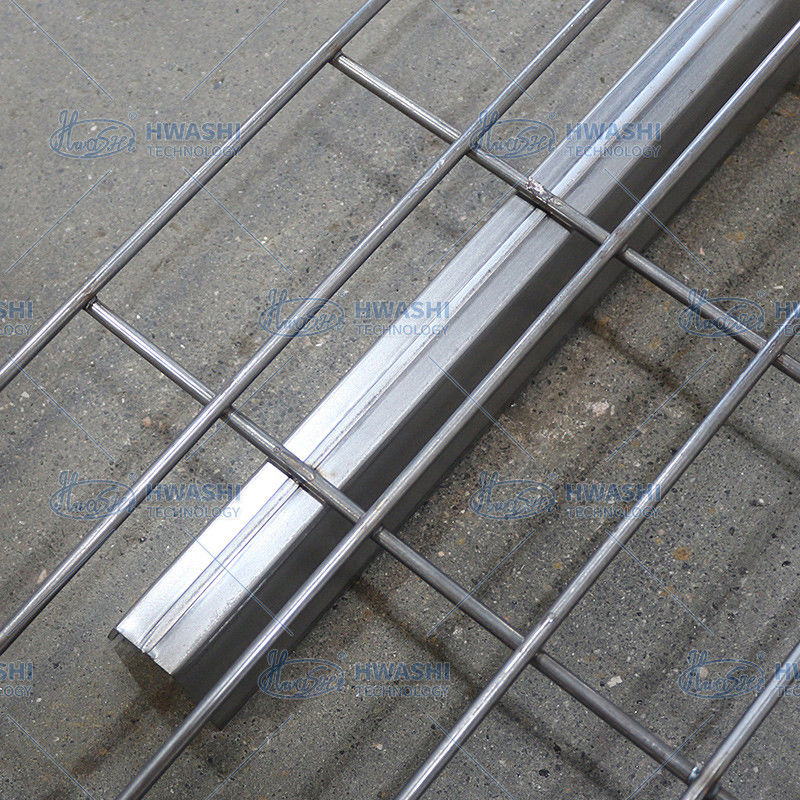

Produk jadi
|
