Mesin Pengelasan Rak Kawat Otomatis Lanjutan untuk Jalur Produksi Rak Deck Wire Mesh

Mesin Pengelasan Rak Kawat Otomatis Lanjutan

Jalur Produksi Rak Dek Wire Mesh

Mesin pengelasan rak kawat otomatis

Tempat asal:

Cina

Nama merek:

HWASHI

Sertifikasi:

CE/CCC/ISO

Hubungi Kami

Minta Kutipan

Rincian produk

Listrik:

Tiga Fase Empat Kabel 380V±10%

Kabel listrik:

120mm², 400A

Metode Kontrol:

PLC

Lebar Pengelasan Efektif:

1200 mm

Panjang Pengelasan Efektif:

1200 mm

Kecepatan Bergerak Otomatis:

200-500mm/s Dapat disesuaikan

Rentang pengisian kawat otomatis:

Diameter kawat: 400-1200mm, diameter kawat: 2-6mm

Nomor sistem pengisian kawat otomatis:

2 set

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

US $350000.00 / Set

Kemasan rincian

Paket Kayu Layak Laut

Waktu pengiriman

7-30 hari kerja setelah menerima pembayaran Anda

Syarat-syarat pembayaran

L/C, T/T

Menyediakan kemampuan

50 set per bulan

Produk terkait

Video

HWASHI Otomatis Wire Mesh Panel Kandang Pengelasan Mesin Membuat Line untuk Welded Wire Mesh

Dapatkan Harga Terbaik

Video

Mesin Pengelasan Rak Kawat Otomatis Lanjutan untuk Jalur Produksi Rak Deck Wire Mesh

Dapatkan Harga Terbaik

Video

Mesin Pengelasan Titik Steel Wire Mesh Kulkas Wire Shelf Multipoint Spot Welding Machine

Dapatkan Harga Terbaik

Video

Mesin Pengelasan Titik Multi-Point Otomatis untuk Rak Kawat Kulkas & Jaring Mesh Baja

Dapatkan Harga Terbaik

Hubungi Kami

+8613380655800

marketing@hwashi.com

Hubungi Sekarang

Deskripsi Produk

Mesin Pengelasan Rak Kawat Otomatis Lanjutan untuk Garis Produksi Rak Dek Kawat Mesh

Deskripsi Produk

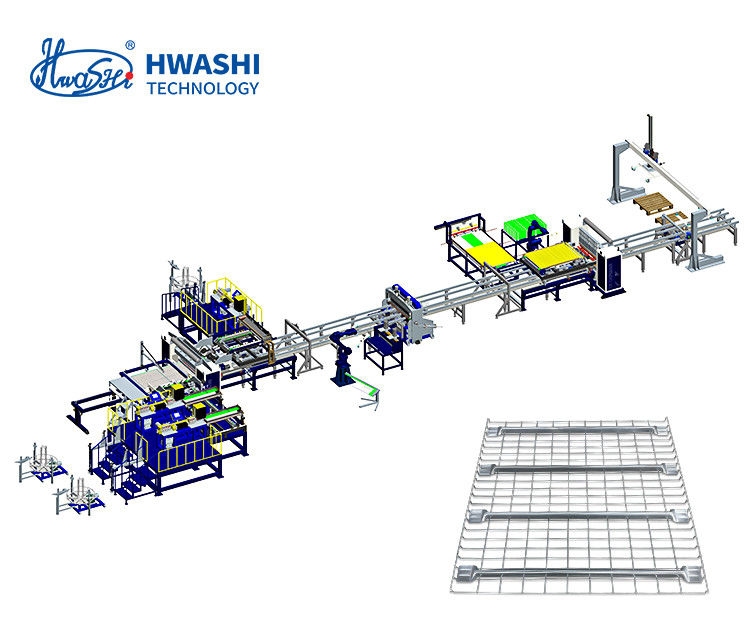

Jalur produksi las yang dirancang untuk proyek ini khusus ditujukan untuk produksi cepat rak rak palet Wire.Hal ini memungkinkan produksi sepenuhnya otomatis dari kawat mesh dan pengerasMencapai otomatis memotong kawat, memberi makan, pengelasan, lentur, berputar, tepi trimming, pengeras otomatis memberi makan, pengelasan, dan menumpuk produk jadi.Seluruh desain jalur hanya membutuhkan dua operator, meningkatkan kualitas produk dan efisiensi produksi, mengurangi biaya produksi. juga membantu mengatasi masalah ketidakstabilan kualitas dan efisiensi rendah yang terkait dengan operasi manual.Efisiensi produksi dan tingkat otomatisasi meningkat secara signifikan.

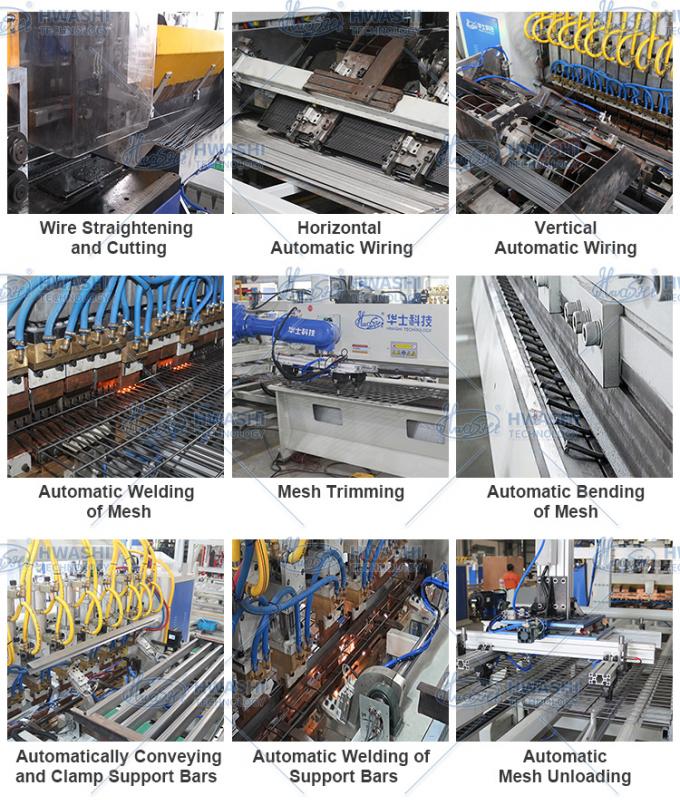

Proses Kerja

Proses Kerja

1)Kecepatan tinggi kawat meluruskan dan mesin pemotong akan memotong kawat dari kumparan kawat,dan kemudian memuat kabel ke sistem pasokan kawat untuk pengisian kawat otomatis dari kawat silang dan kabel garis. 2) Kabel silang dan sistem pengisian kawat baris akan memberi makan kawat ke posisi las secara otomatis. 3) Mesin las akan melakukan pengelasan secara otomatis. 4) Setelah pengelasan,robot akan mengambil mesh dan memuatnya ke stasiun trimming kawat untuk memotong tepi. 5) Setelah memotong, robot akan menempatkan jaring kawat kembali ke jalur konveyor dan memindahkannya ke stasiun lentur. 6) Mesin lentur akan membengkokkan satu sisi jaring.7)Sistem putar akan memutar mesh, dan mesin lentur akan membengkokkan sisi lain dari jaring.8)Jaring kawat akan bergerak ke pengeras (bar pendukung) posisi pengelasan 9)Lengan mekanis akan memuat pengeras dan mengikatnya secara otomatis ke posisi pengelasan. 10) Mesin pengelasan akan melakukan pengelasan pengeras sesuai dengan gambar. 11) Setelah pengelasan, lengan mekanik pengungsian akan membalik dan menumpuk produk jadi secara otomatis.

Posisi	Data
Listrik	Tiga fase empat kabel 380V ± 10%
Kabel listrik	120mm2,400A
Metode kontrol	PLC
Lebar las yang efektif	1200 mm
Panjang las yang efektif	1200 mm
Kecepatan bergerak otomatis	200-500mm/s diatur
Jangkauan pengisian kawat otomatis	Kawat garis: 400-1200mm, diameter kawat: 2-6mm Kabel silang: 400-1200mm, diameter kawat: 2-6mm
Nomor sistem pengisian kawat otomatis	2 set
Dimensi mesin	35000mmx8000mm
Tekanan udara	0.6MPa
Air pendingin	15-25°C

Rincian mesin

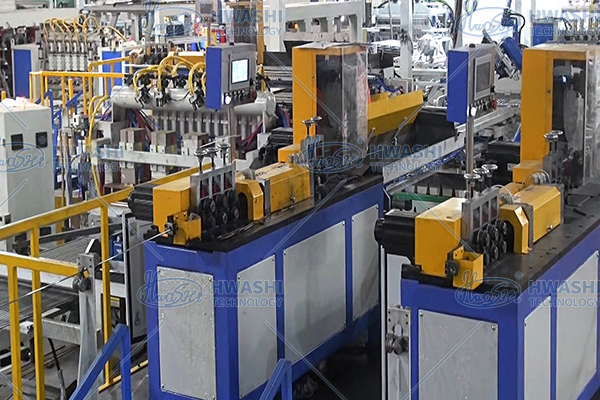

Mesin pemotong kawat berkecepatan tinggi

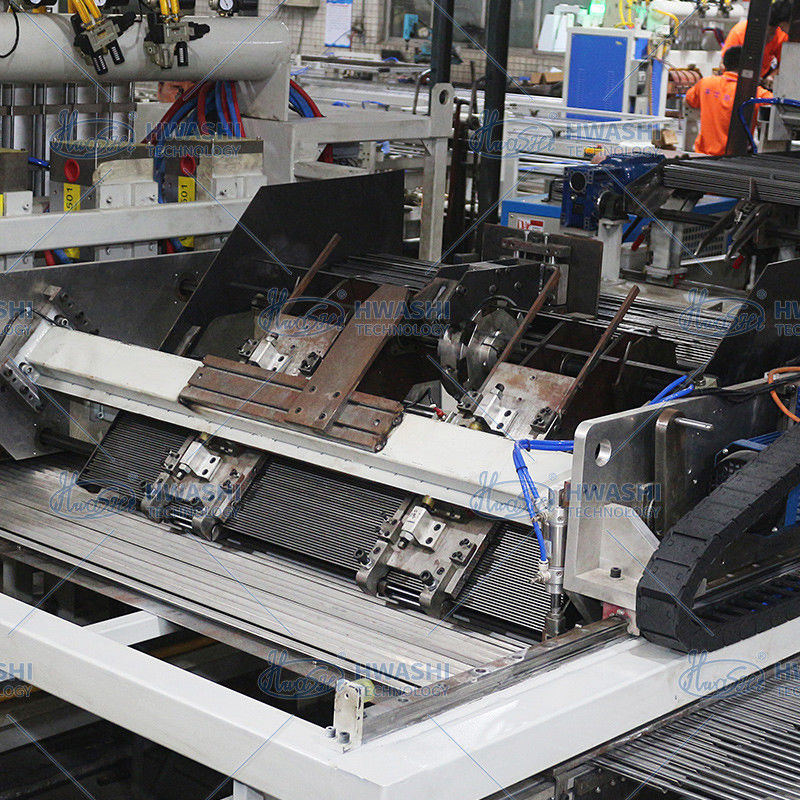

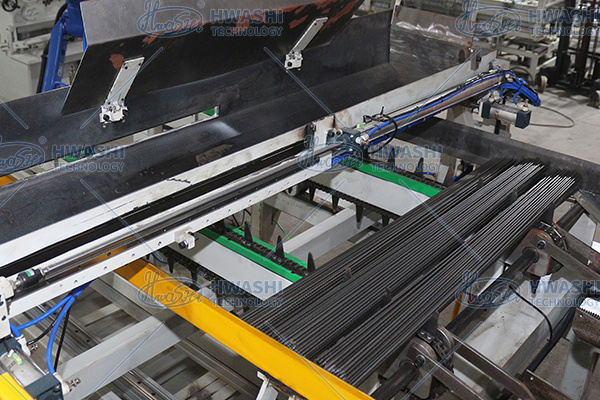

Sistem pasokan kawat otomatis

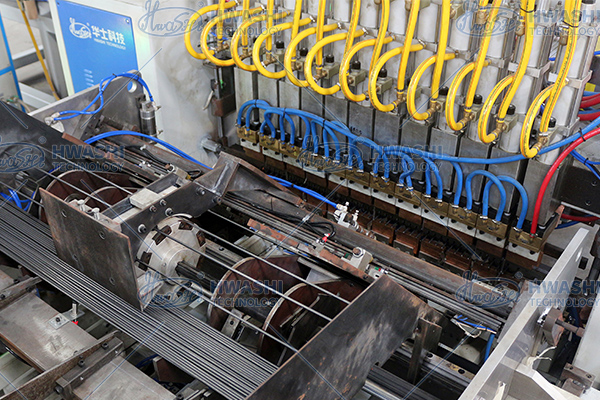

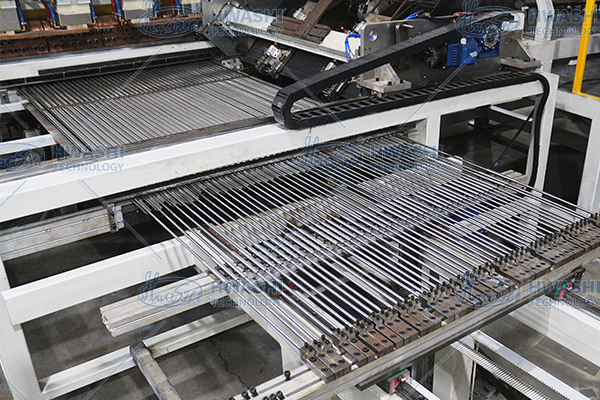

Sistem pengisian otomatis kawat garis

Sistem pengisian otomatis kawat silang

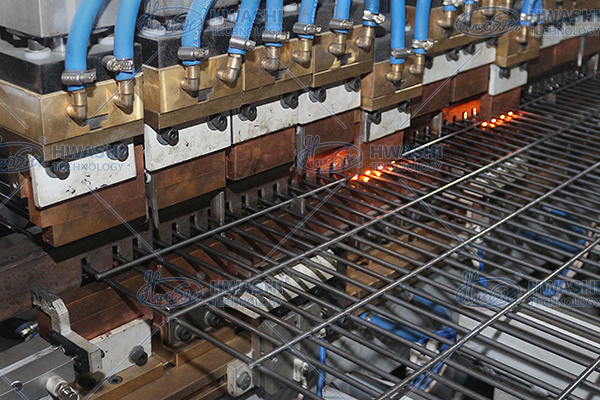

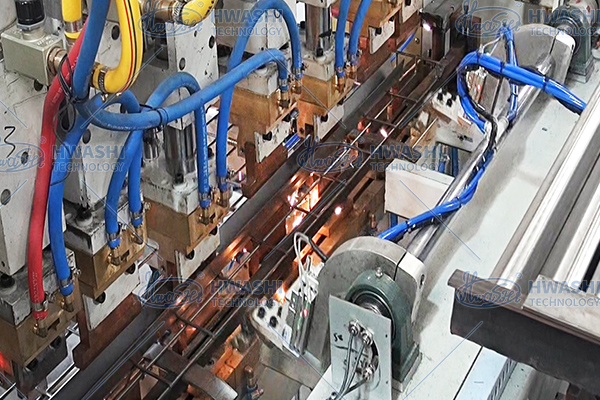

Mesin pengelasan jaring kawat otomatis

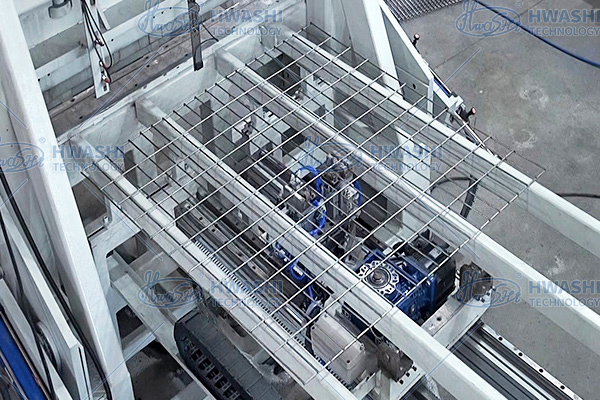

Mobil penggerak dengan kabel mesh otomatis

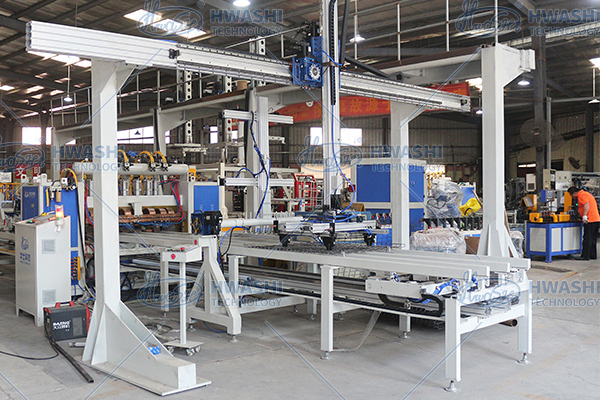

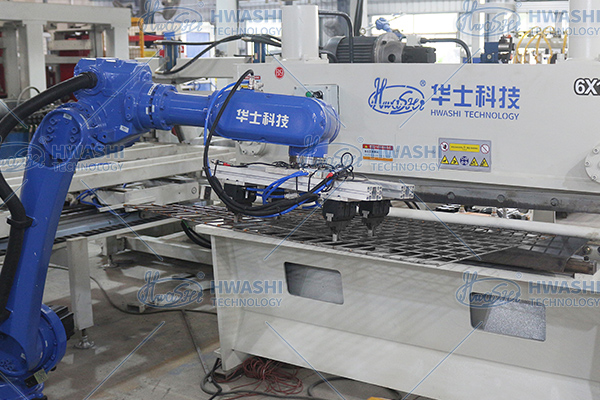

Robot dan mesin pemotong kawat

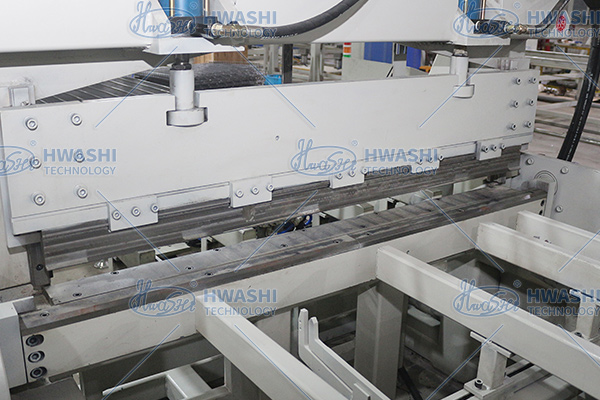

Mesin lentur kawat mesh

Sistem Pengisian Penguat

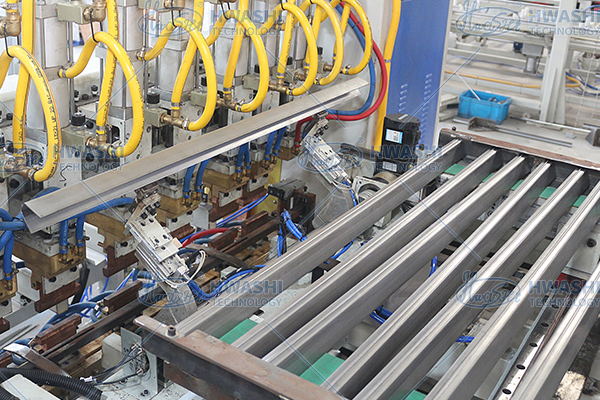

Sistem pengelasan pengeras

Pengungkapan dan Pengemasan Otomatis

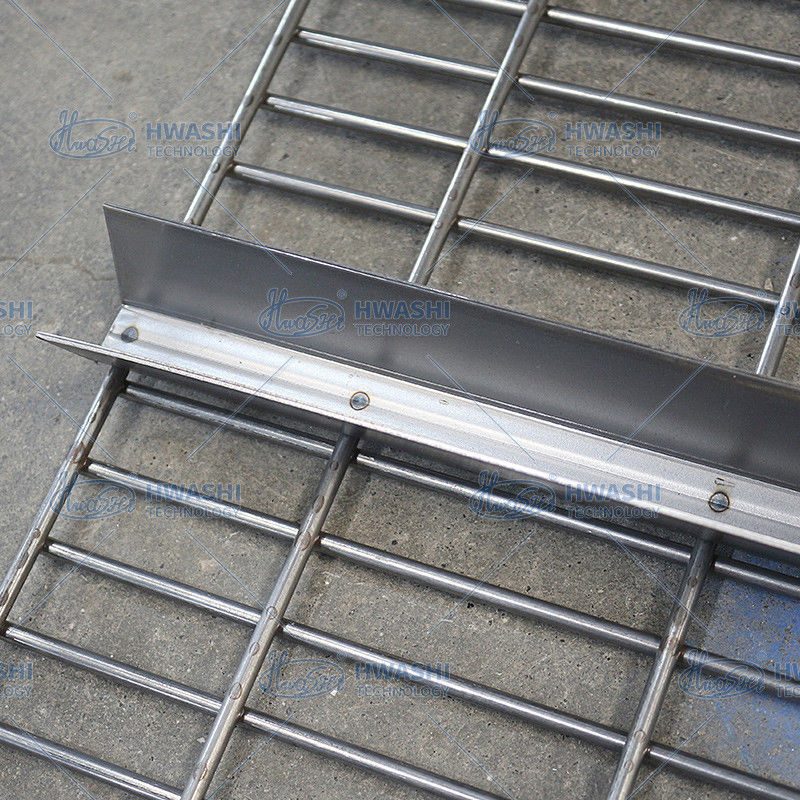

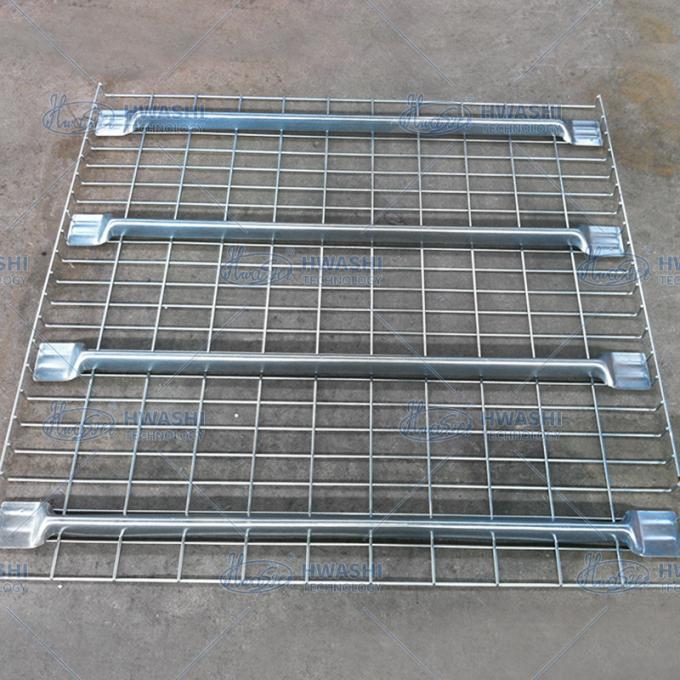

Produk jadi
