HWASHI 165KG Mesin Las Titik Lembar Logam
Deskripsi dariRobot Pengelasan Titik
Robot pengelasan titik dapat dikombinasikan dengan mesin pengelasan MIG, mesin pengelasan TIG, pengelasan titik, mesin pengelasan aluminium dan mesin pengelasan laser.
Parameter Teknis Robot Pengelasan Titik
|
Model
|
HS-R6-08
|
HS-R6-10
|
HS-R6-20
|
HS-R6-50
|
HS-R6-165
|
|
DOF
|
6
|
|
Mode Mengemudi
|
AC Servo Driving
|
|
Beban Efektif
|
8kg
|
10kg
|
20kg
|
50kg
|
165kg
|
|
Mengulangi Akurasi
|
± 0,05mm
|
|
Radius kerja
|
1400mm
|
1589mm
|
1595mm
|
1950 mm
|
2483mm
|
|
Berat badan
|
180kg
|
180kg
|
290KG
|
600kg
|
1300kg
|
|
Jangkauan Gerak
|
J1
|
± 170
|
± 170
|
± 170
|
± 180
|
± 180
|
|
J2
|
± 120 ~ 85
|
± 120 ~ 80
|
±132~-95
|
± 130 ~ 90
|
± 80 ~ 60
|
|
J3
|
± 85 ~ 165
|
± 85 ~ 165
|
±73~-163
|
± 75 ~ 210
|
± 80 ~ 190
|
|
J4
|
± 180
|
± 180
|
± 180
|
± 360
|
± 360
|
|
J5
|
±135
|
±135
|
±133
|
± 115
|
± 115
|
|
J6
|
± 360
|
± 360
|
± 360
|
± 360
|
± 360
|
|
Kecepatan maksimum ((°/s)
|
J1
|
130
|
130
|
147
|
158
|
100
|
|
J2
|
130
|
130
|
100
|
149
|
90
|
|
J3
|
130
|
130
|
135
|
130
|
104
|
|
J4
|
270
|
270
|
300
|
215
|
144
|
|
J5
|
170
|
170
|
198
|
251
|
160
|
|
J6
|
455
|
455
|
194
|
365
|
215
|
|
Kekuatan
|
4KVA
|
4KVA
|
6KVA
|
14KVA
|
31KVA
|
|
Tegangan
|
380V atau 220V
|
|
Frekuensi
|
50Hz atau 60Hz
|

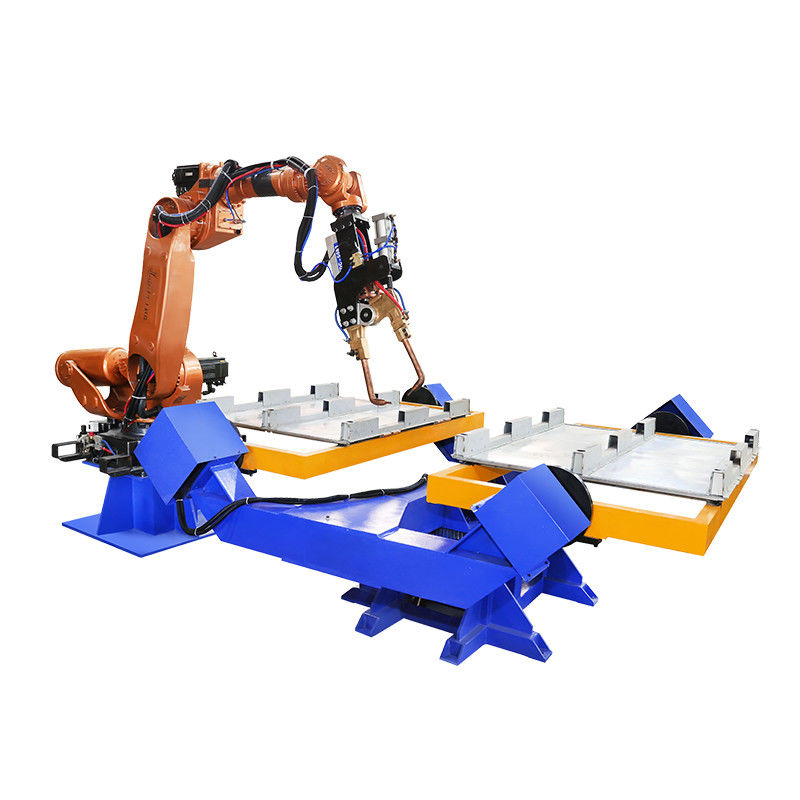

Aliran KerjaDariSRobot Pengelasan Pot
1) Pemuatan manual benda kerja ke perlengkapan di meja tetap di Stasiun 1;
2) Mulai pengelasan;
3) Robot dan mesin pengelasan akan melakukan pengelasan pada benda kerja sesuai dengan program presetting;
4) Pengelasan selesai;
5) Sementara stasiun 1 sedang dilas, stasiun 2 sedang dimuat dan mengikat benda kerja secara sinkron.
6) Siklus kerja
Proses LasDariSRobot Pengelasan Pot
Robot HWASHI memberikan rentang kerja maksimum dan dapat dipasang dari beberapa arah untuk meningkatkan fleksibilitas sistem.Sumber daya pengelasan yang berbeda dapat dicocokkan untuk memenuhi kebutuhan pengelasan yang berbeda dan mewujudkan berbagai proses pengelasan.
Efek AplikasiDariSRobot Pengelasan Pot
1. Layout tabel tetap stasiun ganda dapat mewujudkan pengelasan berkelanjutan waktu yang lama, efisiensi pengelasan dan kualitas pengelasan telah meningkat secara signifikan;
2Tabel tetap menyadari workpiece clamping pada satu waktu, dan secara otomatis menyadari pengelasan bergantian produk, sehingga deformasi secara efektif dikendalikan.
3Mesin ini dapat mencapai pengelasan otomatis dengan bahan pengisian manual. Ini juga dapat meningkatkan kualitas pengelasan dan efisiensi pengelasan. Apa lagi, dapat mengurangi biaya produksi.Masalah kualitas yang tidak stabil dan efisiensi produksi yang rendah yang disebabkan oleh operasi manual murni telah diselesaikan.
4. Robot menggantikan pengelasan manual. industri Las adalah industri berisiko tinggi, suhu tinggi, cahaya busur dan asap pengelasan memiliki dampak tertentu pada kesehatan fisik dan mental pekerja;
5Ini adalah tren yang tak terelakkan untuk menggunakan robot untuk menggantikan robot las dalam las, yang tidak hanya promosi pasar, tetapi juga persyaratan peningkatan teknologi.

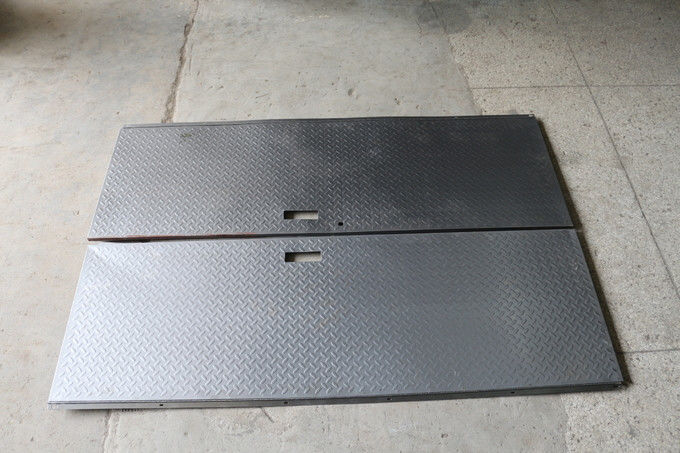

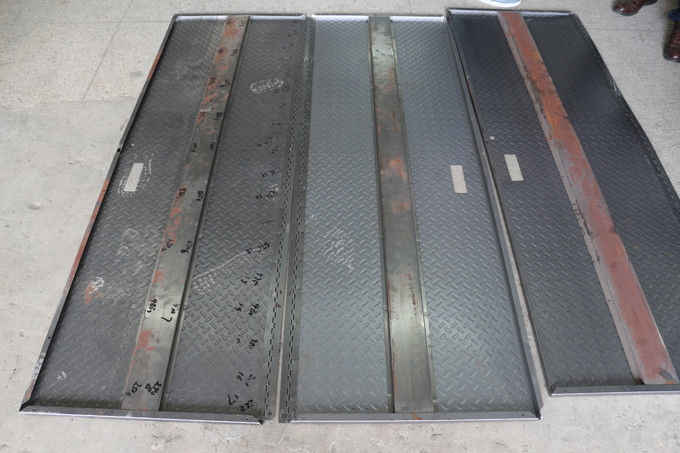

Sampel LasDariSRobot Pengelasan Pot
Peralatan lain yang berkaitan denganPeraturanSRobot Pengelasan Pot
Pemasok posisi
1Hal ini dapat bekerja dalam koordinasi dengan robot untuk memastikan kecepatan las konstan dan sikap dan memberikan kualitas las yang lebih tinggi.
2Menggunakan motor servo impor dengan pengurangan presisi tinggi, akurasi putar tinggi, posisi yang akurat, dan kapasitas bantalan yang kuat.
3Dengan memutar benda kerja yang dipasang pada meja kerja ke sudut pengelasan yang diperlukan.
Menyediakan sumbu ke-7 dari mesin yang disesuaikan
1Meningkatkan jangkauan kerja robot untuk menyelesaikan kekurangan jangkauan kerja terbatas yang disebabkan oleh jangkauan gerakan robot yang terbatas.
2. Robot instalasi slide rail: robot dapat berjalan sendiri atau berjalan dengan power supply pengelasan yang cocok dan kabinet kontrol robot secara keseluruhan sesuai dengan kondisi kerja di tempat pelanggan.
3Mekanisme perlindungan khusus untuk mencegah percikan las atau debu di udara yang akan menyebabkan dampak buruk dari bagian presisi.
4Untuk menyesuaikan diri dengan kondisi yang berbeda dari pelanggan yang berbeda, dapat melakukan konfigurasi yang berbeda dan instalasi untuk pelanggan.
Integrasi Robot
Selain sistem robot HWASHI, kami juga dapat berintegrasi dengan merek robot internasional untuk memberikan solusi robot las lengkap.
Kasus Robot dan Sampel Las
