Hwashi MFDC Double-Head Spot Welder untuk Barrel Hoop Lock Clips.
Dua weld, satu siklus, nol asimetri.

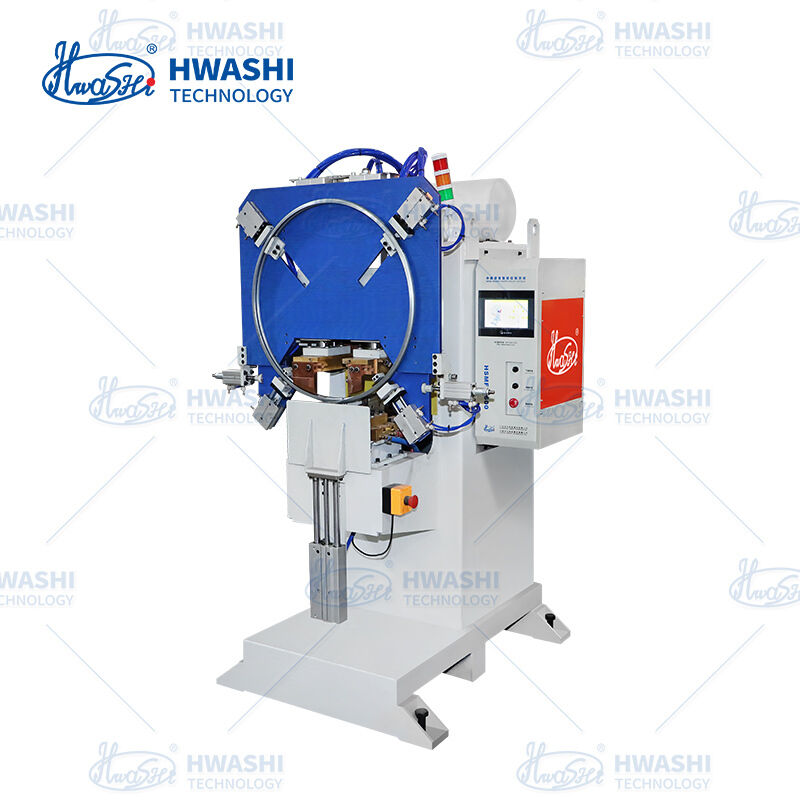

Memperkenalkan Hwashi MFDC Double-Head Spot Welder untuk Barrel Hoop Lock Clips- mesin pengelasan titik DC inverter frekuensi menengah yang dirancang dari dasar untuk pengelasan dua titik simultan klip kunci ring barel.Dirancang untuk produsen drum yang menuntut kualitas las simetris, throughput tinggi, dan kinerja yang dapat diandalkan pada ring baja galvanis dan dilapisi.
Deskripsi Produk

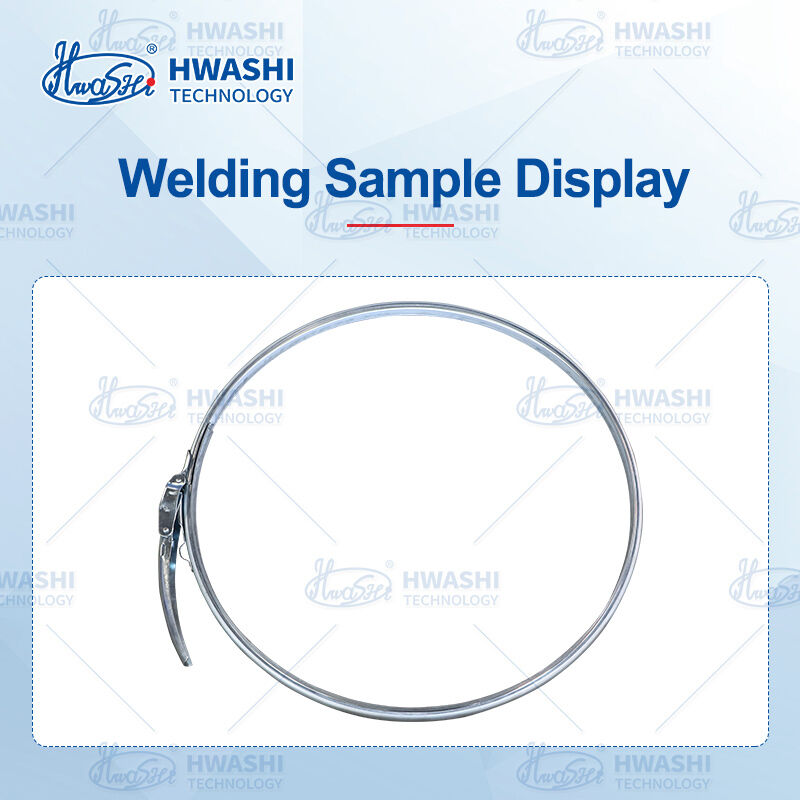

Klip penguncian barrel hoop memiliki dua titik pemasangan, satu di setiap sisi mekanisme kunci.Klip kunci adalah sendi yang paling penting pada seluruh perakitan bungkus barel, dan ia berada di bawah tekanan mekanik konstan setiap kali tong dibuka, ditutup, dan diangkut.

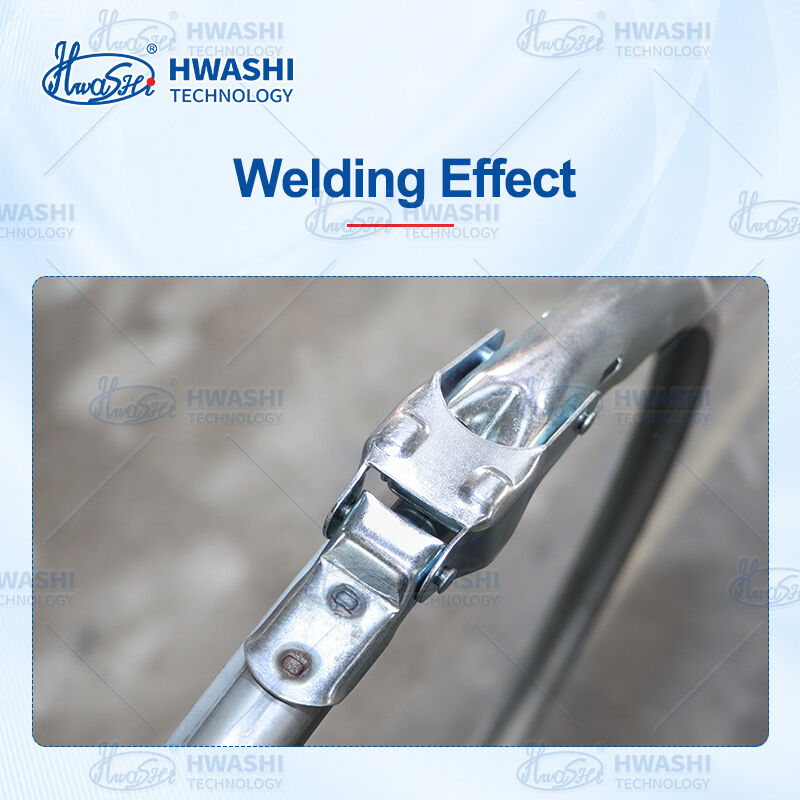

Hwashi MFDC Double-Head Spot Welder menghilangkan asimetri las dengan mengelas kedua titik lampiran secara bersamaan dengan arus dan tekanan yang dikendalikan secara independen tetapi disinkronkan dengan sempurna.Kedua kepala menembak dalam siklus yang sama, menghasilkan dua las dengan ukuran nugget yang sama, penetrasi yang sama, dan kekuatan tarik yang sama setiap kali.
Didukung olehTeknologi inverter MFDCMengoperasikan pada 1000Hz, mesin ini memberikan cepat, terkonsentrasi impuls energi yang membentuk nugget padat sebelum lapisan seng dapat menguap ¢ menjadikannya ideal untuk ring baja galvanis tanpa percikan,bekas luka bakar, atau kerusakan lapisan.sistem penjepit pneumatikdidesain khusus untuk geometri melengkung dari ring barel, memastikan kontak elektroda penuh, bahkan pada permukaan silinder.
DenganWaktu siklus serendah 3 ∼5 detik per lingkaran(termasuk pemuatan dan pengungkapan) dan101 program pengelasan yang disimpanuntuk pergantian instan antara spesifikasi, satu operator dapat memproses ratusan lingkaran per shift dengan kualitas las yang konsisten dan bersertifikat.
Rincian produk
Prinsip Kerja
Mesin ini melakukan seluruh proses pengelasan kunci klip dalam siklus sepenuhnya otomatis:
- BebanOperator menempatkan ring barrel dan kunci klip ke dalam perlengkapan yang dirancang untuk tujuan ini
- KlemSistem pneumatik mengamankan benda kerja dan menempatkan kedua elektroda pada titik pemasangan kunci klip
- PengelasanKedua kepala las MFDC menyala secara bersamaan dengan arus dan tekanan yang disinkronkan, membentuk dua nugget las yang sama
- Tunggu.Elektrod menjaga tekanan selama pengerasan untuk memastikan pembentukan nugget penuh
- Pembebasan¢ Elektrod menarik, perlengkapan terbuka untuk bagian yang dilepas
Siklus otomatis yang dikendalikan PLC mengelola setiap langkah ∙ tidak ada pemicu manual, tidak ada panggilan penilaian waktu, tidak ada variasi yang bergantung pada operator.
Fitur Utama
| Fitur | Manfaat |
|---|
| Pengelasan simultan dua kepala | Kedua titik pemasangan kunci klip dilas dalam satu siklus dengan parameter yang sama |
| Teknologi inverter MFDC (1000Hz) | Peningkatan arus yang cepat, durasi las yang singkat mencegah penguapan seng pada lingkaran galvanis, menghilangkan percikan dan bekas luka bakar, menghemat energi 30%+ dibandingkan AC |
| ± 1% presisi kontrol arus | Kualitas nugget yang konsisten di setiap siklus las memenuhi persyaratan sertifikasi kemasan PBB untuk produsen drum |
| Perlengkapan permukaan melengkung | Elektrod berbentuk khusus dan blok lokasi yang dirancang untuk geometri ring barel memastikan kontak penuh, bahkan pada permukaan silinder terlepas dari diameter ring |
| Siklus pengelasan sepenuhnya otomatis | Urutan yang dikendalikan oleh PLC dari penjepit hingga pelepasan menghilangkan variasi manusia, operator baru menghasilkan kualitas yang sama dengan veteran |
| 101 program pengelasan yang disimpan | Penarikan instan untuk ukuran lingkaran yang berbeda, ketebalan strip, dan desain gesper |
| Waktu siklus 3 ̊5 detik | Ratusan lingkaran selesai per shift dari operator tunggal |
| Pneumatic clamping & penggerak elektroda | Cepat, dapat diulang, tidak ada penyesuaian manual antara bagian |
| Masukan seimbang tiga fase | Tidak ada koreksi faktor daya yang diperlukan mengurangi beban jaringan dan menghilangkan sanksi daya reaktif |
Spesifikasi Teknis
| Artikel | Spesifikasi |
|---|
| Jenis Mesin | Mesin pengelasan titik MFDC vertikal dengan kepala ganda |
| Kepala pengelasan | 2 (kiri dan kanan, dikendalikan secara independen, bersamaan) |
| Frekuensi Inverter | 1000 Hz |
| Tegangan Masuk | Tiga fase 380V ± 10%, 50/60Hz |
| Kapasitas nominal | 63 / 100 / 150 KVA per kepala (dipilih) |
| Maks. Arus sekunder | Hingga 20.000 A per kepala |
| Siklus Tugas | 50% |
| Keakuratan Kontrol Saat Ini | ± 1% |
| Stroke elektrode | 80 mm atas / 30 mm bawah |
| Kekuatan elektroda | 200-1500 N (pneumatik, diatur) |
| Jangka waktu pengelasan | 1 ¢ 999 ms |
| Waktu Siklus otomatis | 3 ̊5 s/pc (termasuk muat/muat) |
| Program Tersimpan | 101 |
| Mode Operasi | Siklus pengisian manual / pengelasan otomatis |
| Pasokan Pneumatik | 00,6 MPa |
| Pendinginan | Dingin dengan air (loop tertutup, aliran dipantau) |
| Keamanan | Tirai cahaya, interlock, E-stop, perlindungan overload, alarm tekanan rendah |
| Sertifikasi CE | Ya, aku tahu. |
