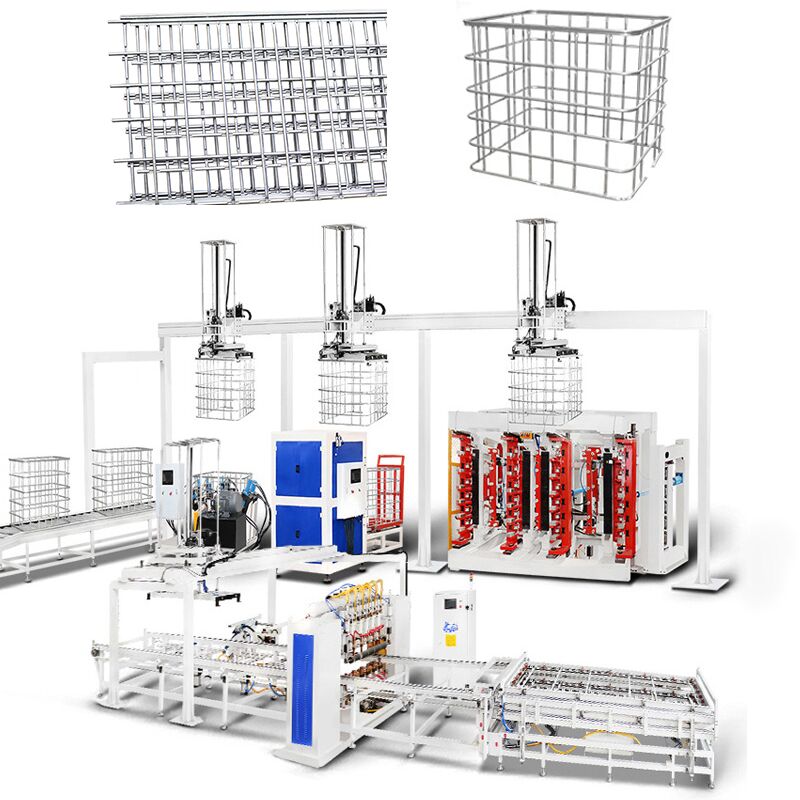

Lini Produksi Rangka Tangki IBC, Peralatan Pengelasan Mesin
Sistem Pengelasan Otomatis Rangka Sangkar IBC
Hwashi IBC Cage Frame Automatic Welding Machine menampilkan struktur gantry yang diperkuat dengan kekakuan tinggi dan pengoperasian yang stabil. Sistem pengelasan menggunakan catu daya inverter frekuensi sedang untuk efisiensi listrik dan penghematan energi.
Fitur Utama
- Efisiensi Pengelasan: 50 detik per buah
- Sumber Pengelasan: 4 set Sumber Daya MF DC
- Opsi Platform Pengumpan: Lapis Tunggal atau Lapis Ganda
- Opsi Sistem Pembongkaran: Pembongkaran Manual atau Pembongkaran Lengan Mekanik Otomatis
Kapasitas Produksi: 50 detik per buah
Sistem Pengelasan Rangka Utama
Empat set transformator MF mengontrol enam elektroda las untuk memastikan kualitas pengelasan yang optimal. Gaya pengelasan tipe piano dua sisi mempercepat proses pengelasan, menyelesaikan setiap jaring logam dalam waktu sekitar satu menit.
Desain silinder udara atas dan bawah memastikan posisi pengelasan yang rata, sementara elektroda las berdesain sekrup meningkatkan daya tahan.

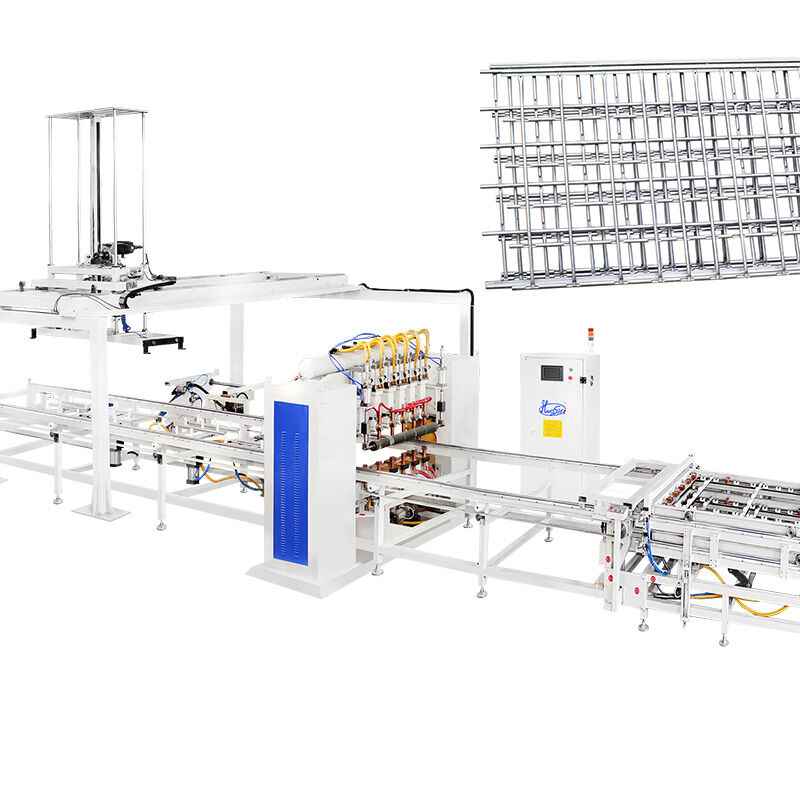

Mesin Pengelasan Otomatis Rangka IBC Enam Kepala
Dilengkapi dengan 4 set sumber daya MF DC, mesin ini melakukan 6 las titik secara bersamaan. Pengumpan perlengkapan lapis ganda memungkinkan pemuatan material sementara perlengkapan lain menjalani pengelasan.
Jaring Tabung Datar dan Kualitas Pengelasan yang Kuat
Mesin mengelas tabung menjadi tipe jaring datar dengan kualitas pengelasan yang kuat dan andal. Proses pengelasan lengkap memakan waktu sekitar 60 detik.
Mesin Pembengkok Rangka IBC Stasiun Ganda Vertikal
Mesin pembengkok ini memastikan presisi tinggi, pengoperasian yang stabil, dan efisiensi melalui pemrosesan terintegrasi.
Proses Pembengkokan
Mengubah jaring datar menjadi bentuk rangka persegi dalam 20-25 detik.
Fitur Balok Pembengkokan
- Balok pembengkokan yang diproses CNC memastikan sudut pembengkokan yang presisi
- Setiap cetakan dapat disesuaikan ke atas/bawah sebesar 3mm untuk meningkatkan rentang pembengkokan
- Desain cetakan 120 derajat menciptakan sudut pembengkokan yang halus
Konstruksi Rangka Pembengkokan
Rangka mesin berbentuk persegi panjang dengan kolom baja yang lebih tebal dan panel penutup berbentuk pintu memberikan pengoperasian yang kuat dan stabil.
Stasiun Tekanan Hidrolik
Dirancang untuk membengkokkan jaring tangki palet menjadi rangka persegi panjang dengan dimensi (1200±5mm)×(1000±5mm).
Mesin Pengunci Rangka Sangkar IBC
Pemrosesan terintegrasi memberikan presisi penyisipan yang tinggi, kekencangan penguncian yang kuat, dan pengoperasian yang stabil dan efisien.
Efisiensi dan Kualitas Penguncian
Penguncian hidrolik ujung rangka tabung selesai dalam 25-30 detik.
Lengan Clinching yang Dapat Disesuaikan
- Rentang kerja yang lebih luas untuk desain sangkar logam IBC yang berbeda
- Desain hidrolik dan pneumatik meningkatkan efisiensi
- Penyambungan sisi pipa otomatis
Sistem Clinching Hidrolik
Cetakan clinching hidrolik menciptakan titik clinching yang ketat untuk mencegah retaknya sangkar logam.
Perangkat Pengiriman Otomatis
Perangkat pengiriman sangkar logam otomatis memastikan produksi sangkar otomatis yang lancar dan efisien.
Mesin Pembuatan Lubang dan Pengeboran Rangka Sangkar IBC
Membuat lubang pada rangka untuk pemasangan yang aman ke rangka dasar.
Efisiensi dan Kualitas Pembuatan Lubang
Proses peninju hidrolik selesai dalam 25-30 detik.
Komponen Mesin
- Kepala penekan dengan cetakan penekan
- Stasiun hidrolik
- Panel penentu posisi kepala peninju
Panel penentu posisi yang dapat disesuaikan kiri-kanan, maju-mundur memberikan rentang posisi peninju yang lebih luas.
Mesin Pengelasan Rangka Dasar Sangkar IBC
Struktur horizontal dengan 7 kepala las untuk pengelasan rangka dasar yang lengkap. Operator hanya menangani pemuatan/pembongkaran sementara mesin melakukan pengelasan otomatis.
Fitur Produk
- Struktur horizontal dengan 7 kepala las untuk penyelesaian rangka dasar
- Pembongkaran palet yang dilas secara otomatis
- 3 set catu daya MF DC 250KVA
- Kualitas produk dan tingkat produksi yang ditingkatkan dengan biaya yang lebih rendah
- Menghilangkan kualitas pengelasan yang tidak stabil dari pekerjaan manual
| Nama Produk |
Lini produksi rangka IBC |
Gaya |
baris tunggal / baris ganda |
| Lebar pengelasan maks |
1200mm |
Panjang pengelasan maks |
4250mm
|
| Merek |
Hwashi |
Warna |
biru/kuning/kustom |
| Daya yang Dilengkapi |
350kVA/400kVA |
Tempat Produk |
Provinsi Zhejiang, Cina |
| Tegangan |
3p 380V |
Material |
Pipa Galvanis |
| Ketebalan pipa |
1-2mm |
siklus tugas |
20% |
| Diameter pipa |
14-20mm |
Frekuensi |
50HZ/60HZ |
| metode pemuatan pipa |
manual/2 tenaga kerja |
Ukuran kabel |
≥70mm3 |
| kapasitas kerja |
350-450(480-550) pcs/8 jam |
ukuran pipa udara |
G1 |
| kebutuhan tenaga kerja |
2-3 tenaga kerja |
Ukuran pipa air |
G1 1/4 |
Fitur Sistem Pengiriman Tangki
- Cocok untuk pabrik dengan mesin peniup dan bengkel sangkar terpisah
- Transportasi konveyor tangki uji ke bengkel sangkar tanpa intervensi manusia
- Sistem Pengiriman Tangki
- Area Penempatan Sangkar IBC yang Dibengkokkan, Clinching, dan Dilubangi
- Area Penimbunan Palet yang Dilas
- Jalur Perakitan Palet Otomatis
- Pengelasan Palet
- Area Perakitan Sangkar dan Palet yang Berputar
- Jalur Aman
- Area Penimbunan Pelat Palet / Pengumpanan Otomatis
