Mesin pembengkok dengan ahli mengubah jaring datar menjadi rangka persegi yang tepat. Mencapai proses pembengkokan dalam waktu sekitar 20-25 detik menyoroti efisiensi mesin dan kemampuan produksi yang cepat.
Balok Pembengkok
-
Balok pembengkok yang diproses CNC digunakan untuk memastikan sudut pembengkokan.
-
Setiap cetakan pada balok pembengkok dapat disesuaikan ke atas dan ke bawah sekitar 3mm untuk meningkatkan rentang pembengkokan.
-
Desain cetakan 120 derajat membuat setiap sudut pembengkokan lebih halus.
Rangka Pembengkok
Rangka mesin memiliki desain persegi panjang yang kuat, menampilkan kolom baja yang lebih tebal dan panel penutup berbentuk pintu, memastikan kekokohan dan stabilitas yang luar biasa.
Stasiun Tekanan Hidrolik
Dirancang khusus untuk membengkokkan jaring tangki palet, mesin pembengkok IBC dengan ahli membentuknya menjadi rangka persegi panjang dengan dimensi yang tepat (1200±5mm)×(1000±5mm). Stasiun bertenaga hidrolik ini menjamin kinerja pembengkokan yang optimal.

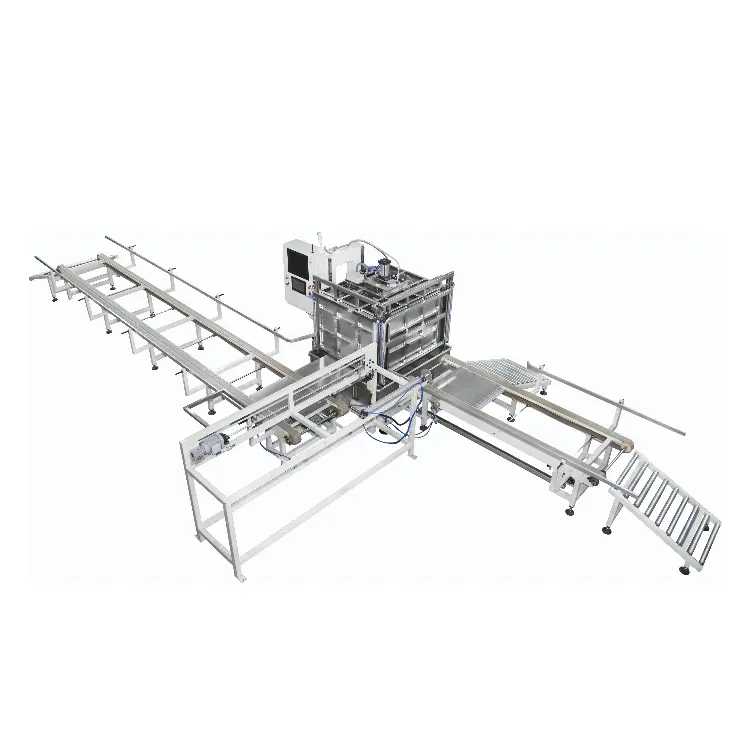

Mesin Pengunci Rangka Kandang IBC
Mesin pengunci rangka kandang IBC dibuat dengan cermat sebagai unit yang kohesif, menawarkan presisi yang luar biasa dalam penyisipan, kekuatan penguncian yang kuat, dan perpaduan yang mulus antara stabilitas dan efisiensi selama pengoperasian.
Efisiensi dan Kualitas Penguncian
Lengan Clinching yang Dapat Disesuaikan:
Disesuaikan dengan desain kandang logam IBC yang berbeda, lengan clinching yang dapat disesuaikan memperluas rentang kerja mesin.
Desain hidrolik dan pneumatik dari lengan clinching meningkatkan efisiensi mesin.
Lengan clinching juga direkayasa untuk penyambungan otomatis dari kedua sisi pipa.
Cetakan Clinching Hidrolik:
Menampilkan sistem hidrolik, cetakan clinching menciptakan titik clinching yang ketat untuk pipa, mencegah kandang logam retak.
Stasiun Tekanan Hidrolik:
Dilengkapi dengan perangkat pengiriman otomatis, stasiun tekanan hidrolik memastikan proses produksi yang lancar dan efisien untuk kandang logam.
Mesin Pembuatan dan Pelubangan Lubang Rangka Kandang IBC
Mesin pembuatan dan pelubangan lubang rangka kandang IBC digunakan untuk membentuk lubang pada rangka, sehingga rangka lengkap dapat dipasang pada rangka dasar.
Efisiensi dan Kualitas Pembuatan Lubang
Mesin pembuatan dan pelubangan lubang menggunakan gaya hidrolik. Dibutuhkan sekitar 25-30 detik untuk menyelesaikan proses lengkap.
a. Menekan kepala dengan cetakan penekan
b. Stasiun hidrolik
c. Panel penentu posisi kepala pelubangan
Panel penentu posisi yang dapat disesuaikan kiri-kanan, maju-mundur dapat membuat posisi pelubangan dalam rentang penggunaan yang lebih luas.
Mesin Pengelasan Rangka Dasar Kandang IBC
Desain mesin pengelasan rangka dasar mengadopsi struktur horizontal dan 7 kepala las untuk menyelesaikan pengelasan rangka dasar. Operator hanya perlu memuat dan membongkar produk. Mesin akan melakukan pengelasan secara otomatis.
Fitur Produk:
1. Desain mengadopsi struktur horizontal dan 7 kepala las untuk menyelesaikan pengelasan rangka dasar. Operator hanya perlu memuat.
2. Palet yang dilas akan dibongkar secara otomatis. Mesin akan melakukan pengelasan secara otomatis.
3. Mengadopsi 3 set daya MF DC 250KVA. Mesin membantu meningkatkan kualitas produk dan tingkat produksi, menurunkan biaya produksi.
4. Memecahkan masalah kualitas pengelasan yang tidak stabil yang disebabkan oleh pekerjaan manual. Tingkat produksi dan tingkat otomatisasi yang lebih tinggi.
|
Nama Produk
|
Lini produksi rangka IBC
|
Gaya
|
baris tunggal / baris ganda
|
|
Lebar pengelasan maks
|
1200mm
|
Panjang pengelasan maks
|
4250mm
|
|
Merek
|
Hwashi
|
Warna
|
biru/kuning/kustom
|
|
Daya yang Dilengkapi
|
350kVA/400kVA
|
Tempat Produk |
Provinsi Zhejiang, Tiongkok
|
|
Tegangan
|
3p 380V
|
Material
|
Pipa Galvanis
|
|
Ketebalan pipa
|
1-2mm
|
siklus tugas
|
20%
|
|
Diameter pipa
|
14-20mm
|
Frekuensi
|
50HZ/60HZ
|
|
metode pemuatan pipa
|
manual/2 tenaga kerja
|
Ukuran kabel
|
≥70mm3
|
|
kapasitas kerja
|
350-450(480-550) buah/8 jam
|
ukuran pipa udara
|
G1
|
|
kebutuhan tenaga kerja
|
2-3 tenaga kerja
|
Ukuran pipa air
|
G1 1/4
|
Fitur Produk-Sistem Pengiriman Tangki:
1. Sistem ini cocok untuk pabrik yang memisahkan bengkel mesin peniup dan bengkel kandang.

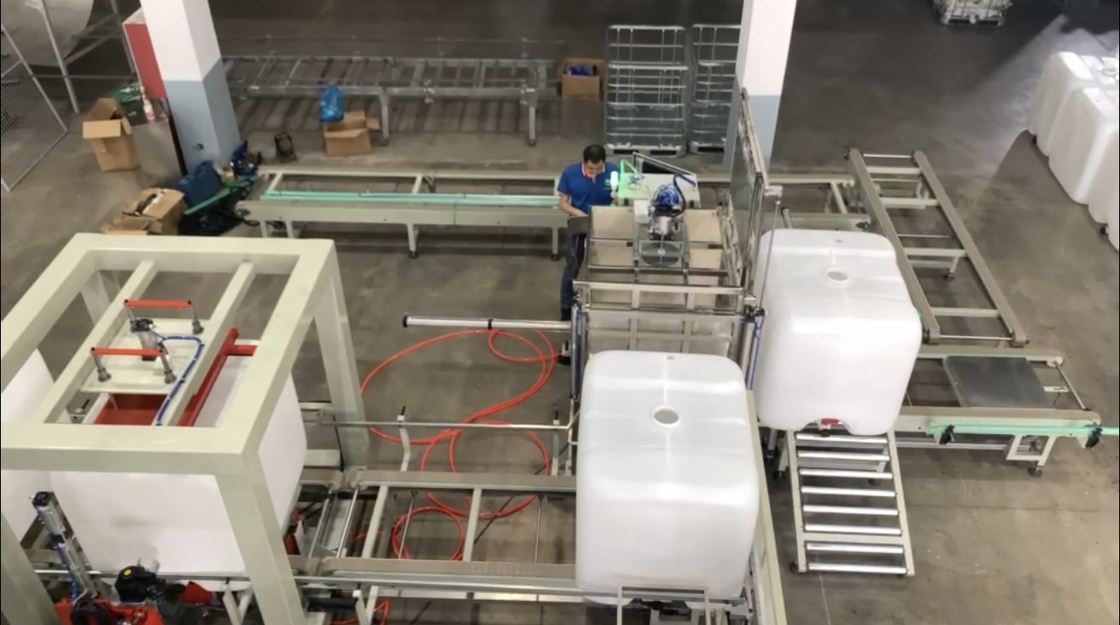

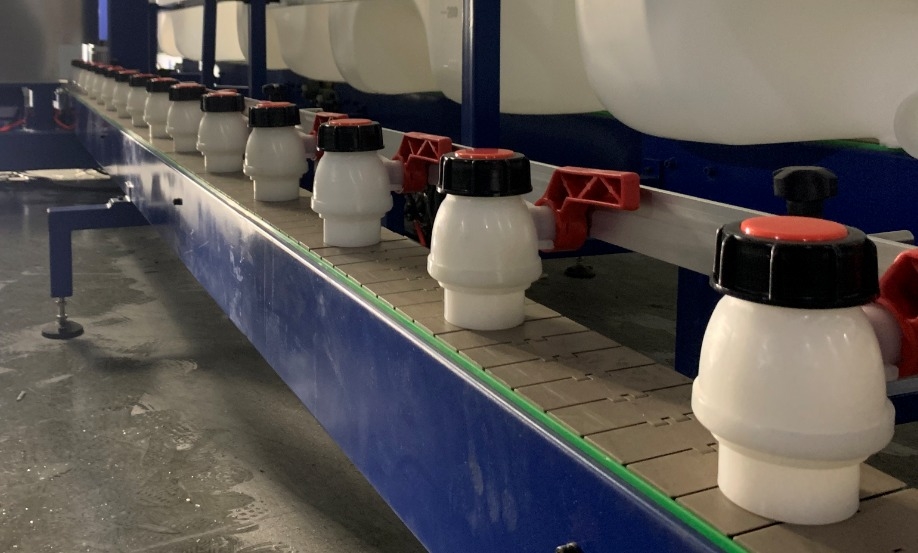

2. Tangki uji diangkut oleh konveyor ke bengkel kandang. Tidak diperlukan intervensi manusia.
3. Sistem Pengiriman Tangki
4. Area Penempatan Kandang IBC yang Dibengkokkan, Clinching, dan Dilubangi
5. Area Penimbunan Palet yang Dilas
6. Jalur Perakitan Palet Otomatis
7. Pengelasan Palet
8. Area Perakitan Kandang dan Palet yang Berputar Jalur Aman
9. Area Penimbunan Pelat Palet/ Pengumpanan Otomatis
