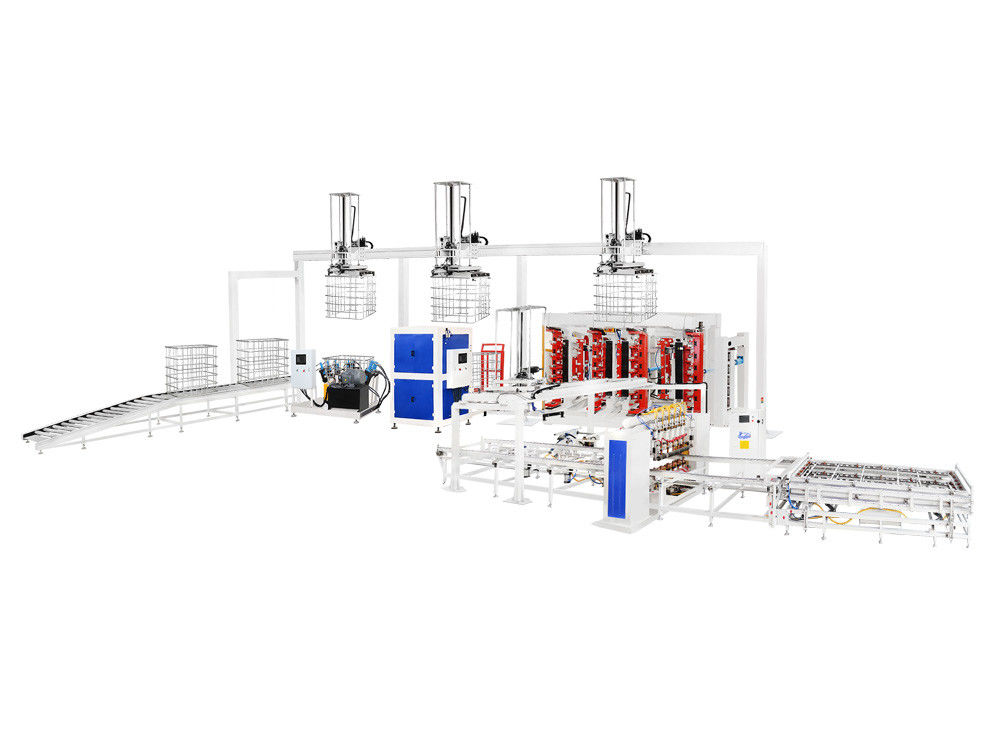

HWASHI 1000L IBC Tote Cage Welding Line IBC Cage Frame Line Produksi
Jalur produksi rangka sangkar IBC dirancang secara khusus untuk pembuatan otomatis rangka sangkar IBC 1000 liter.termasuk mesin pembuatan pipa otomatis, mesin pengelasan rangka otomatis, mesin lentur, mesin clinching,mesin punching, IBC tangki dalam mesin pengelasan katup otomatis, mesin pengujian kebocoran otomatis,dan sistem paletisasi perakitan otomatis.
Struktur sangkar IBC dibuat dengan cermat dari tabung baja galvanis, terdiri dari dua puluh batang vertikal bulat dengan diameter delapan belas milimeter, lima batang horizontal,satu batang horizontal berbentuk PProses produksi dimulai dengan pengelasan tabung menjadi mesh tabung datar, yang kemudian dibentuk menjadi bingkai persegi.dan lubang ditusuk ke dalam tabung bawah untuk pemasangan ke bingkai dasarGaris produksi mungkin membutuhkan lima sampai delapan operator untuk menjalankan seluruh proses.
Urutan operasi berlangsung sebagai berikut:
Pengolahan tabung:
Pengolahan tabung melibatkan pengelasan dan pemotongan tabung ke panjang yang diperlukan dengan menggunakan mesin penggiling tabung.Langkah selanjutnya termasuk menekan dan membentuk tabung panjang, menekan dan membentuk tabung pendek,dan penekanan dan lenturan tabung dasar.
Mesin Membentuk Tabung Panjang Sampel Mesin Pembentuk Tabung Panjang
Mesin pembentuk tabung pendek Sampel Mesin Pembentuk Tabung Singkat
Pengolahan kerangka kandang:
Tahap pemrosesan bingkai sangkar termasuk pengelasan bingkai mesh, lentur, clinching, punching, unloading,
Pengelasan rangka palet, pengungkapan rangka palet, pemuatan panel dasar, dan pemasangan sekrup manual untuk sangkar dan rangka palet.

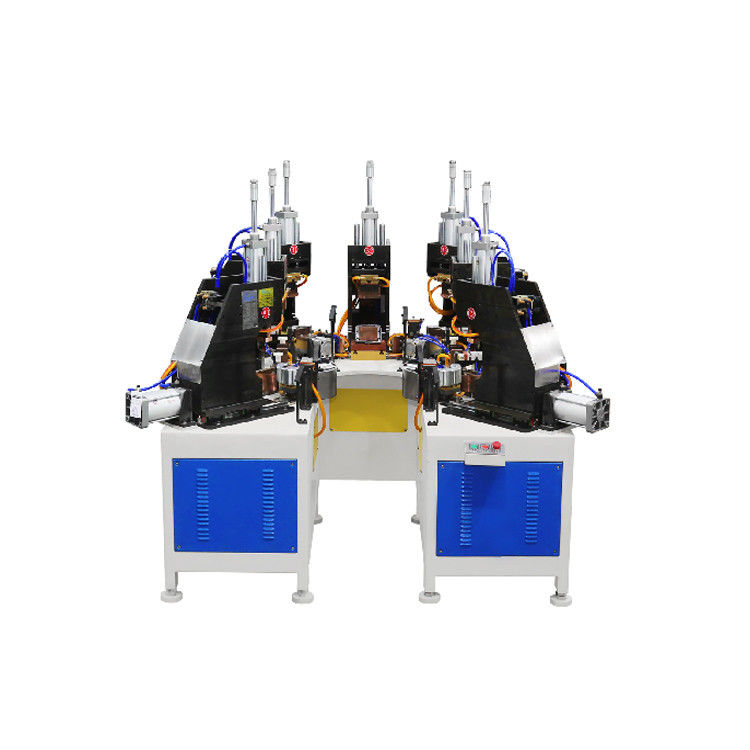

Mesin Las Otomatis IBC Frame Enam Kepala
Daya las dirancang dengan 4 set sumber daya MF DC. Ini dapat melakukan pengelasan 6 titik sekaligus. pemanas perlengkapan lapisan ganda. Ketika satu perlengkapan sedang dilas,perlengkapan lain dapat dimuat dengan bahan. |
Flat Tube Mesh dan Kualitas Pengelasan yang Tepat
Mesin las akan mengelas tabung menjadi jenis mesh datar. tegas dan kualitas pengelasan yang kuat. akan memakan waktu sekitar 60 detik untuk menyelesaikan proses pengelasan. |

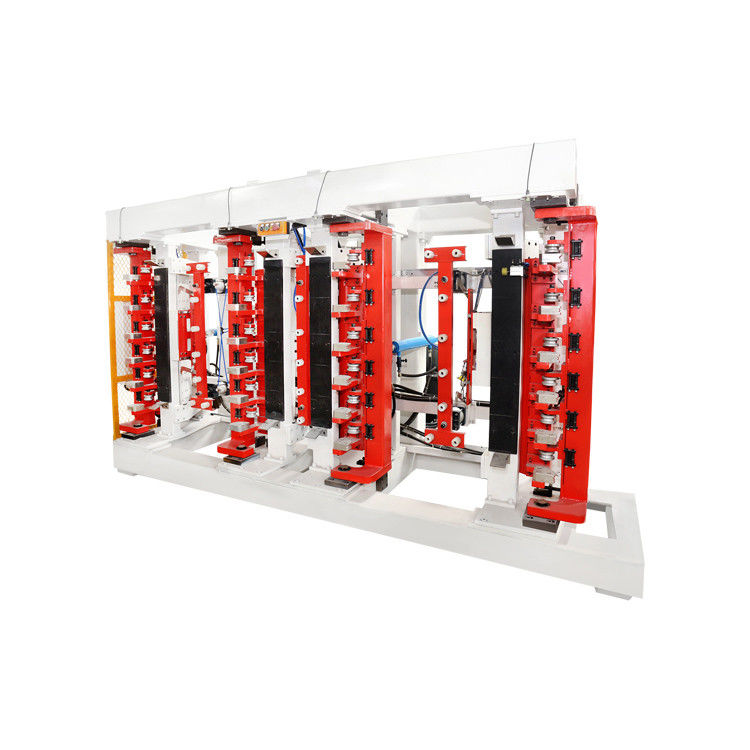

Vertikal Double Station IBC Frame Bending Machine
IBC cage frame double station bending machine diproses secara keseluruhan untuk memastikan presisi lentur yang tinggi, operasi yang stabil dan efisiensi tinggi. |
Bending Flat Mesh ke Bentuk Kuadrat
Mesin lentur akan membengkokkan mesh datar menjadi bingkai persegi.
|

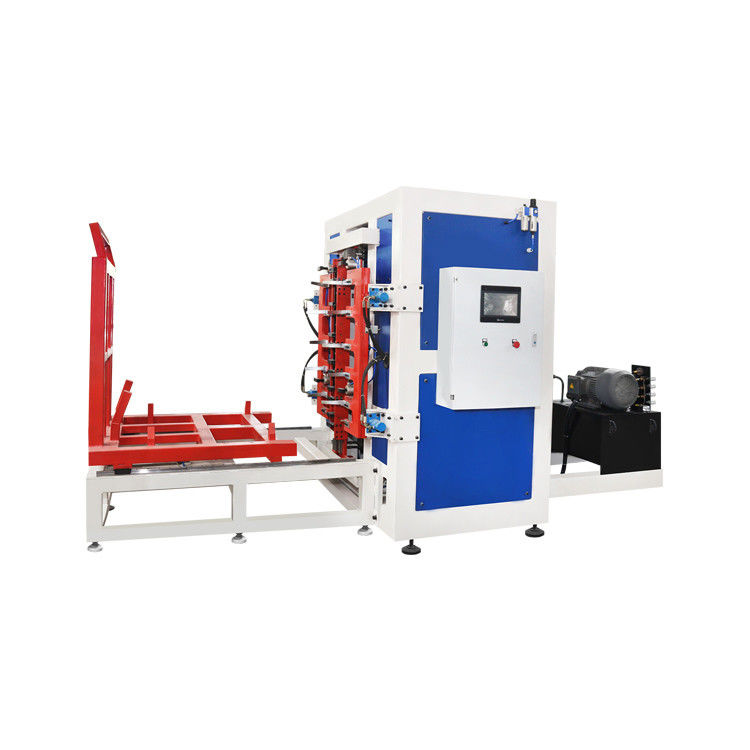

Mesin pengunci bingkai kandang IBC
Mesin pengunci bingkai kandang IBC diproses secara keseluruhan, dengan presisi penyisipan yang tinggi, kecepatan penguncian yang besar, operasi yang stabil dan efisien. |
Efisiensi dan Kualitas Kunci
Mesin pengunci akan mengunci ujung rangka tabung menggunakan gaya hidrolik.
|
IBC Cage Frame Hole Making dan Punching Machine
IBC cage frame hole making and punching machine digunakan untuk membentuk lubang pada bingkai, sehingga bingkai lengkap dapat diperbaiki pada bingkai dasar. |
Efisiensi dan Kualitas Pembuatan Lubang
Mesin pengeboran menggunakan kekuatan hidraulik. dibutuhkan sekitar 25-30 detik untuk menyelesaikan proses lengkap. |

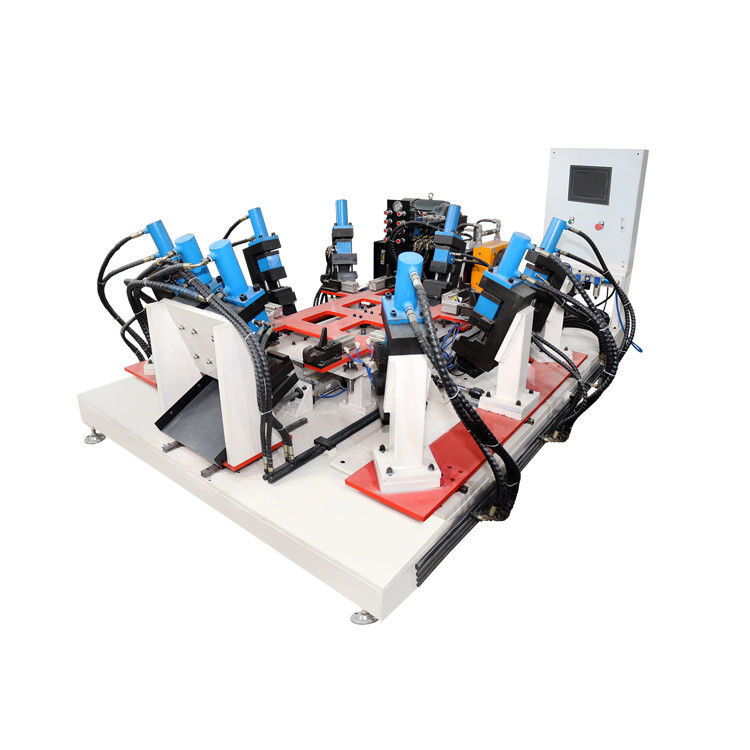

Mesin pengelasan IBC Cage Base Frame
Desain mesin pengelasan bingkai dasar mengadopsi struktur horizontal dan 7 kepala pengelasan untuk menyelesaikan pengelasan bingkai dasar.Mesin akan melakukan las secara otomatis. |
Produk akhir dari bingkai dasar
Kami dapat menambahkan loading dan unloading perangkat otomatis untuk mesin pengelasan frame dasar sesuai dengan kebutuhan Anda. |
IBC TOTE DETECTION LINE:
Bergerak ke proses deteksi, perakitan wadah dan kandang melibatkan konveyor wadah, las katup,
pengujian kebocoran, pemasangan wadah dengan kandang, pemasangan batang tarik manual, dan tumpukan akhir IBC tote.
Efisiensi jalur produksi berkisar antara 50 hingga 125 detik per kandang.

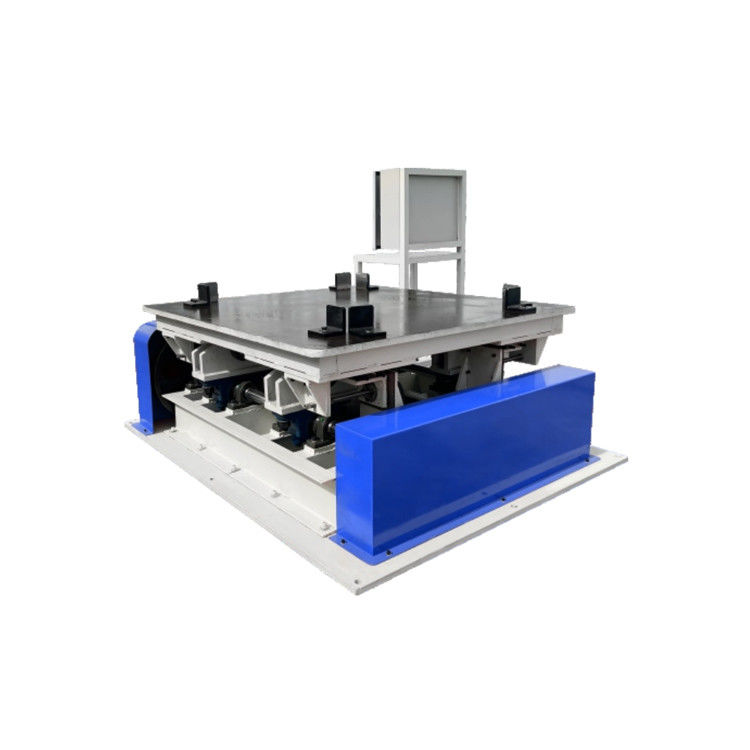

Mesin pengujian kebocoran tangki IBCMesin pengujian getaran
Untuk solusi khusus yang disesuaikan dengan kebutuhan spesifik Anda, kami mengundang Anda untuk memberikan gambar produk dan persyaratan kapasitas produksi.Apakah preferensi Anda adalah untuk rangka tabung bulat atau rangka tabung persegi, kami akan menghitung jumlah mesin yang tepat berdasarkan kapasitas dan keterbatasan anggaran Anda.kami berkomitmen untuk memberikan solusi teknis produk rinci dan penawaran.
Jalur produksi kami yang terhormat telah mendapatkan pengakuan global, dengan ekspor yang sukses ke negara-negara seperti India, Rusia, Turki, Brasil, Chili, dan seterusnya.Jika Anda membutuhkan informasi lebih lanjut atau memiliki pertanyaan khusus, jangan ragu untuk menghubungi tim kami, dan kami akan senang membantu Anda dalam mencapai tujuan manufaktur Anda.
